Menghubungkan Beda Vlan Dengan menggunakan Router

Assalammu'alaikum wr.wb

Bertemu lagi di blog saya,Disini saya akan membahas cara menghubungkan Beda vlan denggan menggunakan Router pada Cisco Packet Tracer

A.Nama Kegiatan
"Menghubungkan Beda Vlan Dengan menggunakan Router Pada Cisco Packet Tracer"

B.Pendahuluan
1.Pengertian
VLAN adalah Virtual LAN yaitu sebuah jaringan LAN yang secara virtual dibuat di sebuah switch. Pada switch standard biasanya akan meneruskan traffic dari satu port ke semua port yang lain ketika ada traffic dengan domain broadcast yang sama melewati port tersebut.sedangkan vlan trunk adalahSebuah port trunk 802.1Q mendukung traffic dari banyak VLAN, yang pada intinya dalam satu jalur / port dapat dilalui banyak vlan.
Trunking adalah sebuah konsep dimana sistem komunikasi dapat menyediakan akses jaringan untuk banyak client dengan berbagi satu set garis atau frekuensi, tidak memberikan secara individu.

2.Latar Belakang
Latar Belakang saya mengkonfigurasi ini karena saya ingin bisa menghubungkan beda vlan dan beda network agar saling terhubung dengan menggunakan 1 Router.
3.Maksud & Tujuan
Agar dapat menghubungkan Beda Vlann dan beda network agar saling terhubung dengan menggunakan 1 Router.

4.Hasil yang Diharapkan
Dapat menghubungkan beda Vlan dan beda network agar saling terhubung dengan menggunakan 1 Router.

C.Jangka & Waktu Pelaksanaan
1 jam

D.Alat & Bahan
Laptop
Apk Cisco Packet Tracer

E.Proses & Tahapan Pelaksanaann
1.Buka Apk Cisco Packet Tracer
2.Setelah itu buat Topologinya terlebih dahulu

3.Setelah itu masuk ke switch0 > masukkan konfigurasi seperti berikut.

4.Kemudian masuk ke switch1 > Masukkan konfigurasi

5.Setelah itu masuk lagi ke switch0 dan switch1 > tambahkan konfigurasi trunk agar 2 laptop yang satu network dapat terhubung walaupun dengan 2 switch.

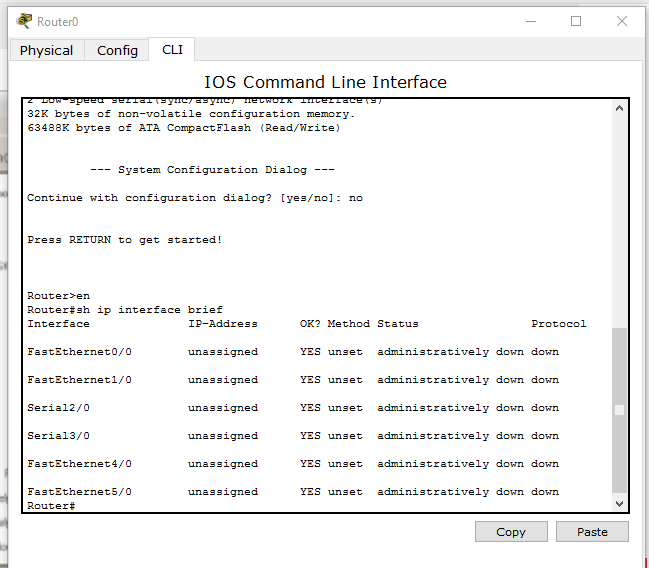

6.Kemudian masuk ke router> lalu lihat terlebih dahulu interface nya dengan perintah seperti gambar berikut.

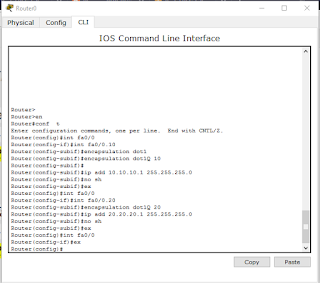

7.Setelah itu masuk ke route > lalu masukkan konfigurasi nya seperti gambar berikut

No shutdown = Yang berarti “Tidak Mati” , artinya kita akan menghidupkan interface tsb
Int Fa0/0.10 = angka “10” itu adalah nomer dari vlan nya. Jadi kita akan membuat sub-interface untuk vlan 10
Encapsulation dot1q = artinya kita akan membuat jenis enkapsulasi nya menjadi 802.1q. Dia Cisco terdapat 2 jenis enkripsi yaitu ISL dan 802.1q , namun jenis ISL tidak semua perangkat support dengan enkripsi itu , jadi enkapsulasi dot1q lah yang lebih banyak dipakai.

8.Setelah itu masuk ke Laptop0 sampai Laptop4 > masukkan IP nya
#Laptop0

#Laptop2

9.Lalu coba ping Laptop0 ke Laptop yang beda netwok jika sudah seperti gambar dibawah ini maka konfigurasiya sudah berhasil

10.Jika sudah seperti gambar diatas maka konfigurasi menghubungkan beda vlan dengan menggunakan router sudah berhasil.

F.Hasil yang Didapatkan
Dapat mmenghubungkan laptop yang berbeda vlan dan network yang berbeda dengan tambahan sebuah router.

G.Temuan masalah
Tidak bisa ping laptop yang berbeda network.

H.Kesimpulan
Bahwa dengan menambahkan 1 router kita dapat menghubungkan laptop yang berbeda vlan

I.Referensi
-Modul Cisco IDN
-CCNA buat ngajar
