Konfigurasi Vlan(VIrtual Lan) Di Switch pada Cisco Packet Tracer

Assalammu'alaikum wr.wb

A.Nama Kegiatan
"Konfigurasi Vlan Di switch pada Cisco Packet Tracer"

B.Pendahuluan
1.Pengertian
Virtual LAN (VLAN) adalah membagi satu broadcast domain menjadi beberapa broadcast domain, sehingga dalam satu switch bisa saja terdiri dari beberapa network. Host yang berbeda VLAN tidak akan tersambung sehingga meningkatkan security jaringan.

2.Latar Belakang
Karena dengan Vlan kita dapat mengkonfigurasi di switch agar PC 1 dengan yang lainnya memiliki kesamaan network.

3.Maksud & Tujuan
Agar dapat mengkonfigurasi Vlan di swtch pada Cisco.
Dapat memahami VLan itu apa.

4.Hasil yang Diharapkan
Dapat mengkonfigurasi Vlan di switch pada Cisco Packet Tracer.

C.Jangka & Waktu Pelaksanaan
30 menit

D.Alat & Bahan
Laptop
Apk Cisco Packet Tracer

E.Proses & Tahapan Pelaksanaan
1.Buka Apk Cisco Packet Tracer

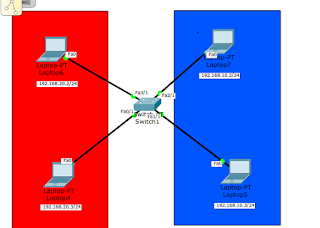

2.Lalu buat Topologinya teerlebih dahulu

3.Setelah itu klik 2X pada switch lalu konfigurasi seperti dibawah ini.

4.Setelah itu Beri IP laptop dengan klik 2X pada laptop, Lalu isikan IP nya.

misal nya seperti gambar dibawah ini:

5.Setelah itu cek dengan cara ping laptop lawan yang sama network nya apabila networknya tidak sama akan muncul RTO ( Request Time Out) .itu karena Swich pada CIsco itu apabila network nya berbeda maka tidak bisa saling terhubung.
ini contohnya:

6.Selesai

F.Hasil yang Didapatkan
Dapat memahami apa itu Vlan pada switch dan Dapat mengkonfigurasi Vlan di Switch pada CIsco Packet Tracer.

G.Temuan Masalah
---------

H.Kesimpulan
VLAN adalah fasilitas yang dimiliki oleh switch manageable, contohnya cisco. Pada
switch unmanageable, port-port nya hanya dapat digunakan untuk koneksi ke
network yang sama (satu network) sehingga tidak mendukung fasilitas VLAN.
